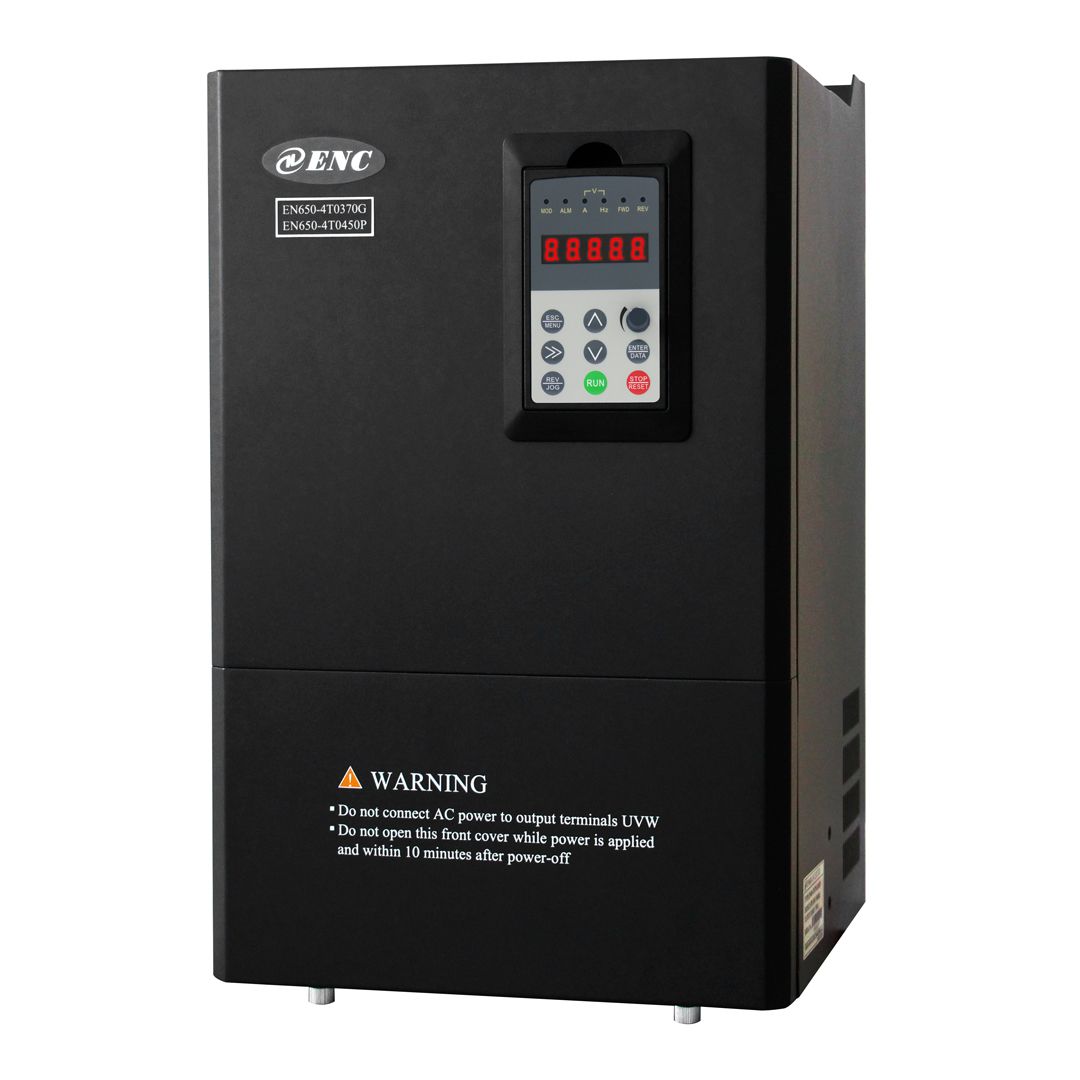

    EN650系列多功能永磁同步變頻器
    Product brief

    可驅動永磁同步電機、異步電機、直流無刷電機。產品采用32位DSP硬件平臺實現高轉矩、高精度、寬調速驅動,支持無速度傳感器矢量控制(無PG)和有速度傳感器矢量控制(有PG),低頻力矩大。對電機參數不敏感,不過分依賴參數的變化,抗環境溫度變化能力強,高速停機響應快速、穩定。

    典型應用

    適用于石油、化纖、紡織、擠壓、壓縮機、食品、電線電纜、陶瓷、包裝機械、煙草等場合與行業。

    產品特點

    • 產品特點低頻力矩大

      開環矢量模式下2.5Hz輸出150%額定力矩;

    • 穩態精度高

      速度信號輸入和實際轉速輸出誤差率為±0.3%

    • 動態響應快

      高速停機響應快速、穩定,最大頻率加、減速時間可達到0.1S,負載突變、快速加減速驅動器能快速自調整運行,不易發生過流報警

    • 魯棒性好

      對電機參數不敏感,不過分依賴參數的變化,抗環境溫度變化能力強

    • 簡單易調

      驅動器可自學習矢量控制所需的電機內部參數,標配RS485通訊接口,自帶Modbus和自由協議,可選配Profibus、CanLink、CanOpen協議,滿足現場總線各級別聯網互通要求,提供多種頻率給定通道與方式。

    應用優勢


    低頻力矩大:開環矢量模式下2.5Hz輸出150%額定力矩

    穩態精度高:速度信號輸入和實際轉速輸出誤差率為±0.3%

    魯棒性好:對電機參數不敏感,不過分依賴參數的變化,抗環境溫度變化能力強

    簡單易調:輸入電機銘牌參數,可自動學習矢量控制所需的電機內部參數

    高速停機響應快速、穩定,最大頻率加、減速時間可達到0.1S

    負載突變、快速加減速,變頻器都能快速智能自調整運行,不易發生過流、短路等故障

    提供多種頻率輸入方式,標準配置RS485通訊接口,可選Modbus協議,滿足現場總線各級別聯網互通要求

    ?
    性能指標


    ?
    項目項目描述
    輸入額定電壓、頻率三相380伏級:三相380V,50Hz/60Hz
    允許電壓波動范圍320~460V
     輸 出電壓0~380V
    頻率0~600Hz
    過載能力150%額定電流1分鐘,180%額定電流1秒鐘;
     控制性能電機類型永磁同步電機、異步電機
    控制方式同步電機:無PG矢量控制,有PG矢量控制
    異步電機:無PG矢量控制,開環V/F控制
    調速范圍同步電機1:20 (無PG矢量控制),1: 1000 (有PG矢量控制)
    異步電機1:100(無PG矢量控制)
    起動轉矩同步電機:2.5Hz時150%額定轉矩(無PG矢量控制)
              0Hz時180% 額定轉矩(有PG矢量控制)
    異步電機 :0.5Hz時150%額定轉矩(無PG矢量控制)
    轉矩控制精度±10%
    轉速控制精度同步電機:≤±0.3%額定同步轉速(無PG矢量控制)
              ≤±0.03%額定同步轉速(有PG矢量控制)
    異步電機:≤±0.5%額定同步轉速(無PG矢量控制)
    轉速波動同步電機:≤±0.3%額定同步轉速(無PG矢量控制)
              ≤±0.05%額定同步轉速(有PG矢量控制)
    異步電機:≤±0.3%額定同步轉速(無PG矢量控制)
    頻率精度數字設定:最高頻率×±0.01%;模擬設定:最高頻率×±0.5%
    頻率分辨率模擬設定最高頻率的0.1%
    數字設定小于100Hz的精度:0.01Hz
    外部脈沖最高頻率的0.1%
    轉矩提升自動轉矩提升;手動轉矩提升0.1~12.0%
    V/F曲線(電壓額定頻率在5~600Hz任意設定,可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線
    頻率特性)
    加減速曲線兩種方式:直線加減速和S曲線加減速;15種加減速時間,時間單位(0.01s、0.1s、1s)可選 ,最長1000分鐘
    制動能耗制動必要時可外接制動電阻于(+)和PB之間
    直流制動起動、停止動作分別可選,動作頻率0~15Hz,動作電流0~100%額定電流,動作時間0~30.0s
    點動點動頻率范圍:0Hz~上限頻率;點動加減速時間0.1~6000.0秒可設置
    多段速運行通過內置PLC或控制端子實現多段速運行,多達15段,每段對應單獨加減速時間,內置PLC支持掉電保存
    內置PID控制器可方便地構成閉環控制系統
    自動節能運行根據負載情況,自動優化V/F曲線,實現節能運行
    自動電壓調整(AVR)當電網電壓變化時,能自動保持輸出電壓恒定
    自動限流對運行期間電流自動限制,防止頻繁過流故障跳閘
    載波調制根據負載特性自動調整載波
    轉速跟蹤再啟動實現對旋轉中的電機的無沖擊平滑起動
    運行功能運行命令給定通道操作鍵盤給定、控制端子給定、通訊給定,可通過多種方式切換
    運行頻率給定通道主輔給定,實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換
    捆綁功能運行命令通道與頻率給定通道可以任意捆綁,同步切換
    輸入輸出特性數字輸入通道8路通用數字輸入通道,最大頻率1KHz,其中1路可作脈沖輸入通道,最大輸入50KHz,可擴展至14路
    模擬輸入通道2路模擬輸入通道,其中AI1可選4~20mA或0~10V輸出,AI2通道為差分輸入,4~20mA或-10~10V輸入可選,可擴展至4路模擬輸入
    脈沖輸出通道0.1~20KHz的脈沖方波信號輸出,可實現設定頻率、輸出頻率等物理量的輸出
    模擬輸出通道2路模擬信號輸出,其中AO1通道可選4~20mA或0~10V,AO2通道可選4~20mA或0~10V可實現設定頻率、輸出頻率等物理量的輸出,可擴展至4路模擬輸出
    單脈沖控制適用于需要一鍵控制變頻器起、停的場合,按一下起,再按一下停,再按一下又起,如此重復。此種用法簡單可靠,不易誤操作
    定長控制可實現定長控制
    定時控制定時控制功能:設定時間范圍0.1Min ~ 6500.0Min
    虛擬端子五組虛擬輸入、輸出IO,可實現簡易邏輯控制
    操作鍵盤鍵盤顯示可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數
    按鍵鎖定實現對按鍵的部分或者全部鎖定
    保護功能上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護 、端子保護、停電不停保護等
    環境使用場所室內,不受陽光直曬,無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等
    海拔低于1000米。(高于1000米時需降額使用, 每增加1000米高度輸出電流約降低額定電流的10%)
    周圍溫度-10℃~+40℃(環境溫度在40℃~50℃,請降額使用或增強散熱)
    周圍濕度小于95%RH,無水珠凝結
    振動小于5.9米/秒2(0.6g)
    存儲溫度-40℃~+70℃
    結構防護等級IP20
    冷卻方式強制風冷
    安裝方式壁掛式





    體積型號

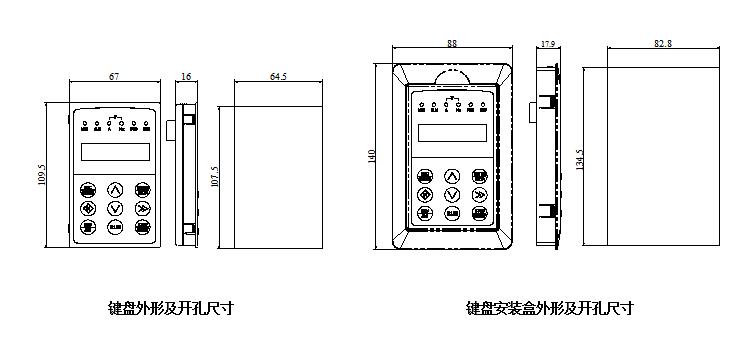

    ?操作鍵盤及鍵盤安裝盒外形尺寸(單位:mm)

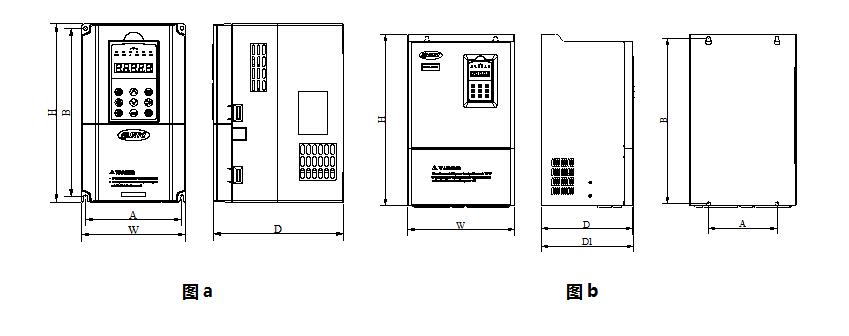

    安裝尺寸


    安裝尺寸


    變頻器型號A (mm)B (mm)W (mm)H (mm)D (mm)D1 (mm)安裝孔徑(mm)圖號
    EN650-4T0055129227140240175-5圖a
    EN650-4T0075
    EN650-4T0110165281180304189-6圖a
    EN650-4T0150
    EN650-4T01851803822503982102149圖b
    EN650-4T0220
    EN650-4T03001804342804502402449圖b
    EN650-4T0370
    EN650-4T0450190504.52905302502549圖b
    EN650-4T0550
