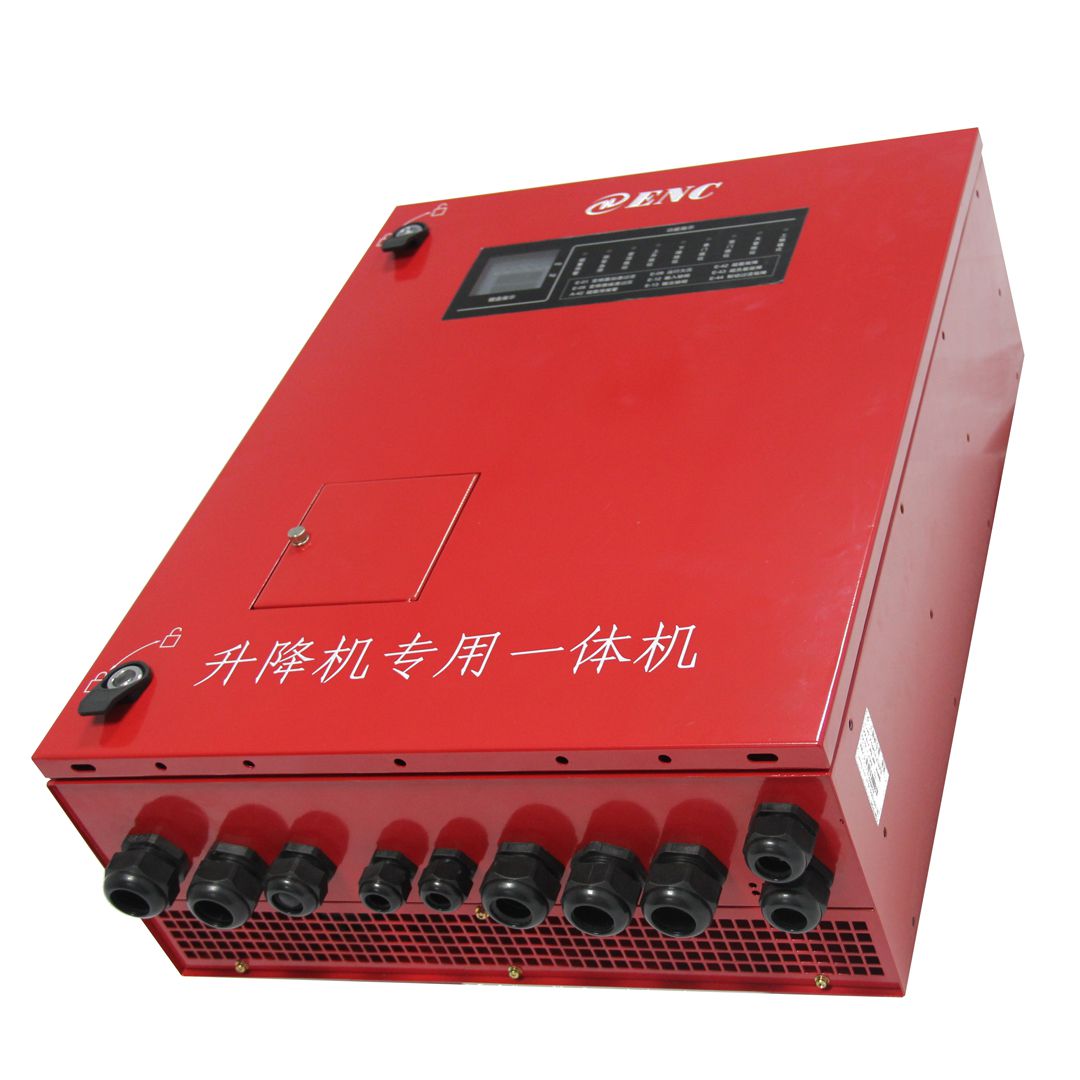

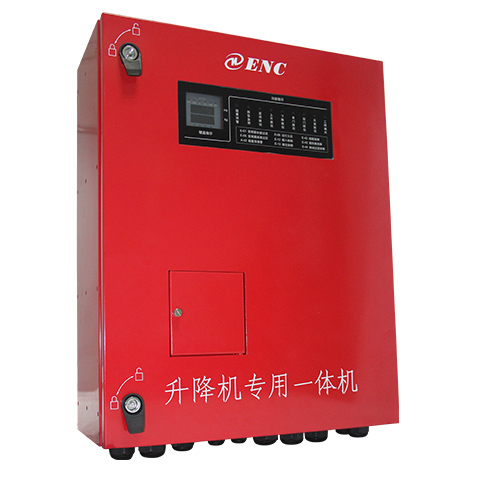

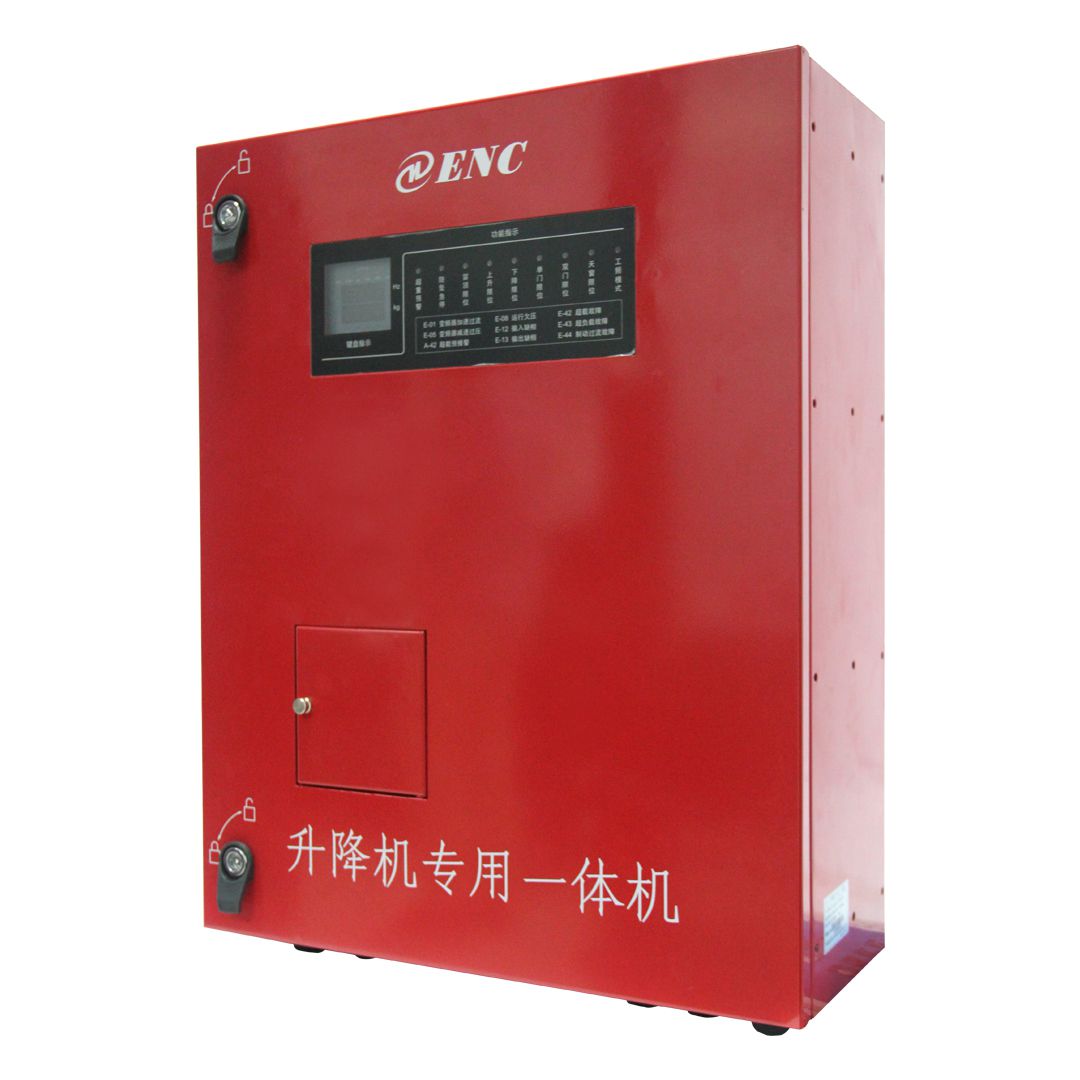

EN602A系列建筑升降機專用一體機,采用32位DSP(數字信號處理器)硬件平臺和先進的電機控制算法,實現了高轉矩、高精度、寬調速驅動。該產品豐富的保護功能確保升降機安全運行,適用于各種建筑施工應用。EN602A還集成了變頻器、能耗制動和抱閘制動器控制單元、升降機邏輯控制單元、自動平層控制單元、工變頻切換單元、限重保護單元、可選GPRS遠程通訊單元、以及施工升降機遠程信息化MES功能。

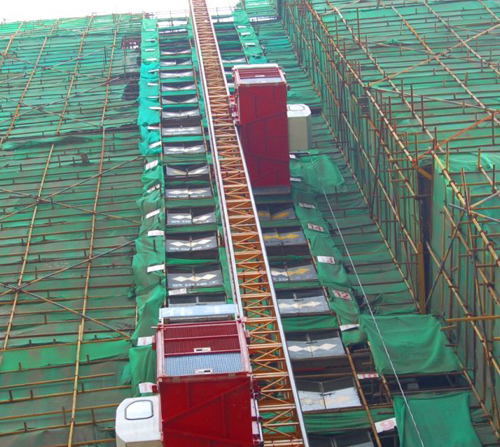

EN602A系列升降機專用一體機,為升降行業專門打造,適應于高層建筑的內外裝修,以及橋梁、煙囪等施工中載人載貨。該產品體積小巧、美觀大方、可采用全透壁、半透壁、全內置三種安裝方式。各種限位信號、操作臺接線、籠外操作盒接線等標識清晰,檢修方便。完全硬件實現的“安全鏈”控制回路,采用安全性更高的用雙核控制,雙輸出觸點抱閘控制,機箱IP54防護等級的防水設計。內置起重量限制器保護裝置,面板可以顯示重量Kg,設備快速響應的預充電保護電路,行業首創的防墜落硬件級的保護。
安全設計
電路冗余設計
● 雙核及雙抱閘控制,主接觸器和抱閘電源接觸器兩路觸點,安全性更高。
采用安全電壓● 用戶操作的控制信號采用DC24V安全電壓,避免漏電出現人身傷害。
維護便捷
結構美觀安裝便捷:
● 外型精巧美觀、結構緊湊、體積小巧、運輸方便等,適用于籠內安裝結實耐用。
顯示 / 檢測智能化

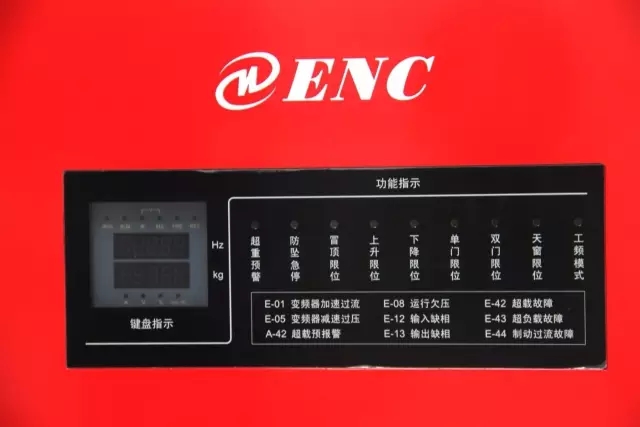

● 重量顯示、稱重報警提示,顯示輸入/輸出各種限位、急停、主令開關信號均有清晰的LED狀態指示及絲印標識,故障代碼注釋詳細清楚易懂。
體驗舒適人性化
● 獨有的S曲線斜坡加減速功能,解決上行松閘瞬間“過沖”現象;具有零速力矩保持功能,正反向過零速時不依靠抱閘動作做支撐。
布局合理操作簡單
● 針對施工升降機頻繁上電斷電的工作特性,內置預充電保護電路,響應快,壽命長,不等待,推動主令手柄即可運行。
防墜落保護:行業首創根據重力加速度檢測與計算保護,在“失重”時提供硬件級的保護,防止墜落事件發生。
內置工頻備用端口:可備工/變頻轉換控制箱,當變頻回路異常轉換到工頻回路,實現不停機作業。
防水設計:機箱IP54防護等級的防水設計,機箱防水設計、經過防水試驗完全適應各種工地應用。
擴展性強可擴展支持接口:GPRS定位系統; 遠程實時監控 / 解鎖機 / 故障診斷; 自動加油
項目 | 項目描述 | ||
輸入 | 額定電壓、頻率 | 三相四線制電源 | |
允許電壓波動范圍 | 320~460V | ||
輸出 | 電壓 | 0~380V | |
頻率 | 0~600Hz | ||
控制性能 | 控制方式 | 無PG矢量控制,開環V/F控制 | |
速度控制精度 | ±0.5% 額定同步轉速(無PG矢量控制); | ||
±1% 額定同步轉速(V/F控制); | |||
調速范圍 | 1:100(無PG矢量控制); | ||
1:50(V/F控制); | |||
起動轉矩 | 1.0Hz:150% 額定轉矩(V/F控制); | ||
0.5Hz:150% 額定轉矩(無PG矢量控制); | |||
速度波動 | ±0.3% 額定同步轉速(無PG矢量控制); | ||
頻率精度 | 數字設定:最高頻率×±0.01%;模擬設定:最高頻率×±0.5% | ||
轉矩提升 | 自動轉矩提升;手動轉矩提升0.1~12.0% | ||
V/F曲線(電壓頻率特性) | 額定頻率在5~650Hz任意設定,可選擇恒轉矩、遞減轉矩1、遞減轉矩2、遞減轉矩3、自定義V/F共5類曲線 | ||
加減速曲線 | 兩種方式:直線加減速和S曲線加減速;15種加減速時間,時間單位(0.01s、0.1s、1s)可選 ,最長1000分鐘 | ||
制動 | 能耗制動 | 內置制動單元,只需在(+)與PB之間加制動電阻。 | |
直流制動 | 起動、停止動作分別可選,動作頻率0~15Hz,動作電流0~100%額定電流,動作時間0~30.0s | ||
點動 | 點動頻率范圍:0Hz~上限頻率;點動加減速時間0.1~6000.0秒可設置 | ||
多段速運行 | 通過內置PLC或控制端子實現多段速運行,多達15段,每段對應單獨加減速時間,內置PLC支持掉電保存 | ||
自動節能運行 | 根據負載情況,自動優化V/F曲線,實現節能運行 | ||
自動電壓調整(AVR) | 當電網電壓變化時,能自動保持輸出電壓恒定 | ||
自動限流 | 對運行期間電流自動限制,防止頻繁過流故障跳閘 | ||
載波調制 | 根據負載特性自動調整載波 | ||
轉速跟蹤再啟動 | 實現對旋轉中的電機的無沖擊平滑起動 | ||
運行功能 | 運行命令給定通道 | 操作鍵盤給定、控制端子給定、通訊給定,可通過多種方式切換 | |
運行頻率給定通道 | 主輔給定,實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、脈寬給定、通訊給定等可通過多種方式隨時切換 | ||
捆綁功能 | 運行命令通道與頻率給定通道可以任意捆綁,同步切換 | ||
操作鍵盤 | 鍵盤顯示 | 可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數 | |
按鍵鎖定 | 實現對按鍵的部分或者全部鎖定 | ||
保護功能 | 上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護、繼電器吸合保護、端子保護、停電不停保護等 | ||
環境 | 使用場所 | 無腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 | |
海拔 | 低于1000米。(高于1000米時需降額使用,每增加1000米高度輸出電流約降低額定電流的10%) | ||
周圍溫度 | -10℃~+40℃(環境溫度在40℃~50℃,請降額使用或增強散熱) | ||
周圍濕度 | 小于95%RH,無水珠凝結 | ||
振動 | 小于5.9米/秒2(0.6g) | ||
存儲溫度 | -40℃~+70℃ | ||
結構 | 防護等級 | IP54 | |
冷卻方式 | 強制風冷 | ||
安裝方式 | 籠內安裝、半透壁安裝、全透壁安裝 |

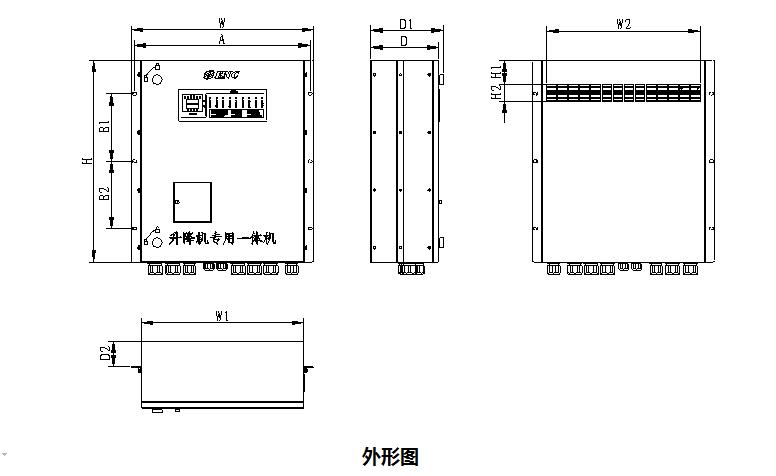

外形尺寸及尺寸表(mm)
型號 | A (mm) | B1 (mm) | B2 (mm) | W (mm) | W1 (mm) | W2 (mm) | H (mm) | H1 (mm) | H2 (mm) | D (mm) | D1 (mm) | D2 (mm) | 安裝孔徑 |
EN602A-4T0370 | 540 | 210 | 210 | 560 | 500 | 472 | 630 | 75 | 55 | 210 | 225 | 80 | φ9*13 |
