    擴展卡介紹
    本篇主要講述易能電氣擴展卡產品的區分標識與安裝介紹,讓讀者閱讀本文后能正確識別擴展卡,并掌握安裝與接線。

    本篇講解的目的:



    本篇主要講述易能電氣擴展卡產品的區分標識與安裝介紹,讓讀者閱讀本文后能正確識別擴展卡,并掌握安裝與接線。

    注意:詳細應用參數的設置,請根據實際工況查閱《使用手冊》,此次不做詳述。

    能使用擴展卡的機型:

    EN500/EN600/EN650/EN607系列產品均可使用擴展卡。本篇共介紹9種擴展卡,分別為:編碼器PG卡3種,通訊擴展卡4種,供水卡1種,二合一卡1種。

    每塊主控板只有1個擴展口,因此單臺變頻器不能同時安裝2塊及其以上數量的擴展卡。

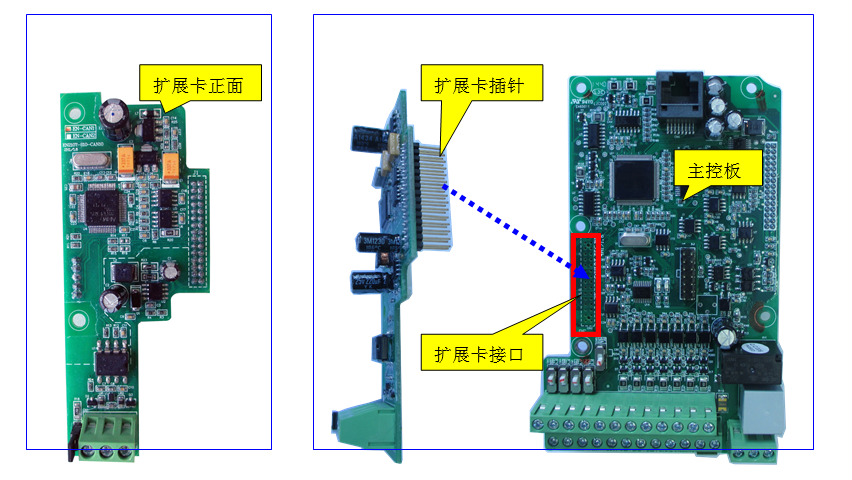

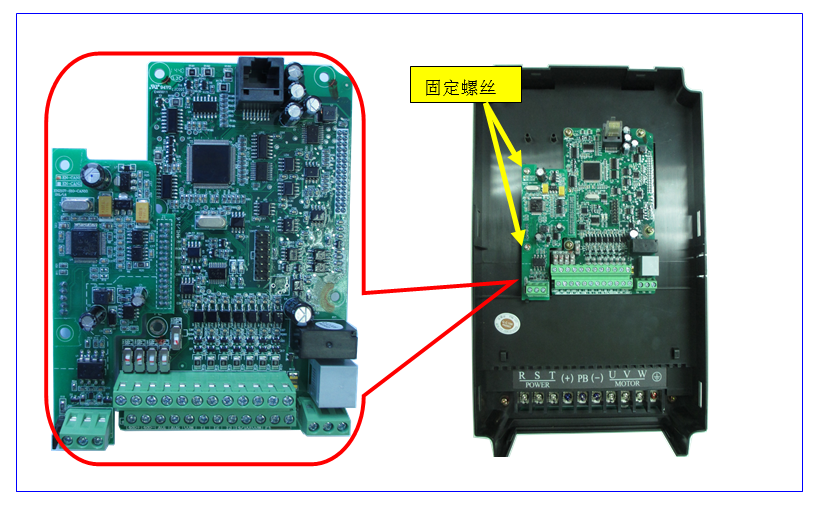

    擴展卡的安裝與固定:






    擴展卡的種類介紹:


    1、 編碼器PG卡:易能公司開發EN-PG01(差分式) , EN-PG02(差分式) , EN-PG03(集電極式) 3款PG卡,適用光電式增量編碼器,編碼器線數范圍010000,輸出信號分集電極式差分式兩種,集電極式一般采用24V電壓,差分采用5V電壓

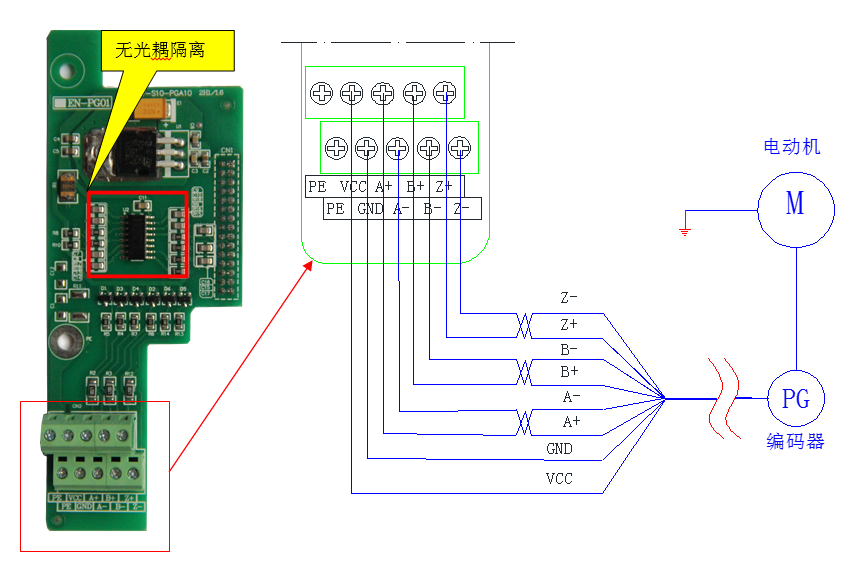

      n  EN-PG01  適用差分信號的編碼器,卡內信號回路無光耦隔離,適應一般電磁噪聲場合

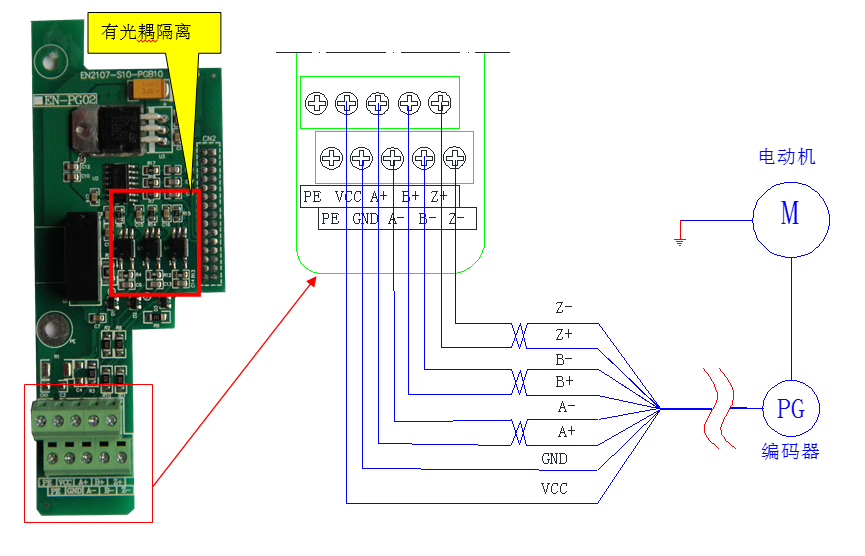

    n  EN-PG02:  適用差分信號的編碼器,卡內信號回路有光耦隔離,適應強電磁噪聲場合

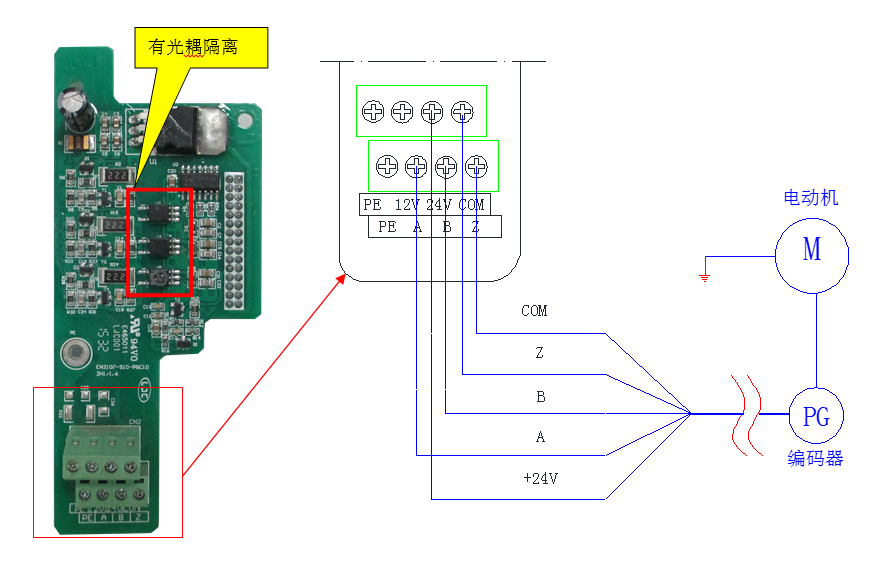

    n  EN-PG03:  適用集電極信號的編碼器,卡內信號回路有光耦隔離,適應較強電磁噪聲場合



    2、 Profibus-dp通訊卡:易能公司開發EN-PR01 , EN-PR02兩款Profibus-dp通訊卡

    Profibus是由SIEMENS等公司組織開發的現場總線,國際標準之一。Profibus針對不同應用推出3種類型:Profibus-DP,Profibus?PA和Profibus ?FMS。其中Profibus?DP采用經過優化的高速、廉價通信介質,專為自動控制系統和設備現場總線之間通信設計,能滿足分布式控制系統實時性、穩定性和可靠性要求;Profibus?DP允許構成單主站或多主站系統,具有高度的靈活性。

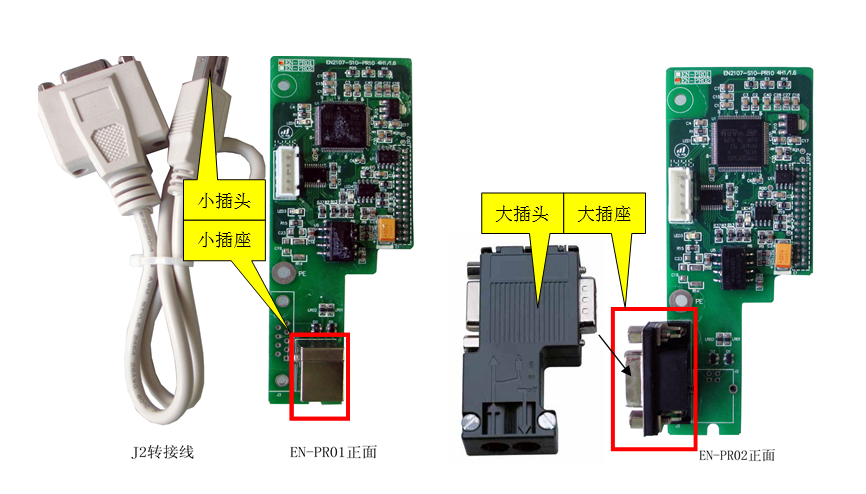

    n  EN-PR01 15KW及其以下功率段機器使用(小插接頭

    n  EN-PR02 18KW及其以上功率段機器使用(大插接頭

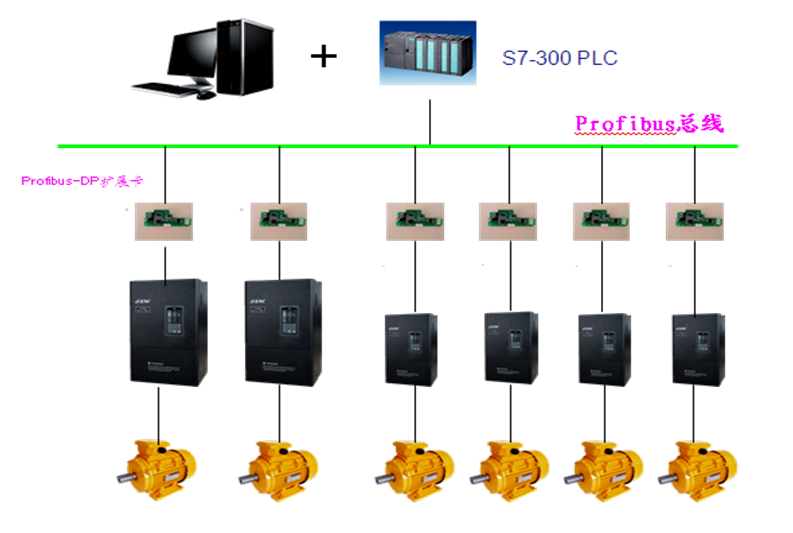

    n   Profibus-DP總線通訊卡與變頻器連接

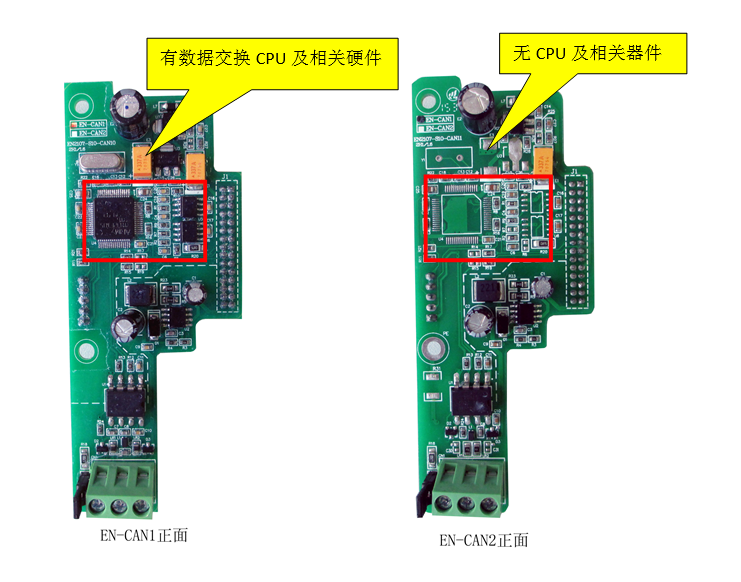

    3、 Can通訊卡:易能公司開發EN-CAN1 , EN-CAN2兩款CAN通訊卡

    CAN總線由德國Bosch公司為車載儀表數據交換開發,最早國際標準的現場總線,目前應用擴展到過程控制、機械制造、機器人和樓宇自動化領域。工控領域CAN總線可作為現場設備級的通信總線,與其他總線相比,具有很高可靠性和性價比。CAN網絡上任一節點均可作為主節點主動地與其他節點交換數據,設計靈活開發便捷,系統性能高,結構簡單器件容易購買。

    n  EN-CAN1  Canopen 協議 ,變頻器參數映射地址,用Can總線標準EDS文件定義;

    n  EN-CAN2  Canlink協議 ,變頻器參數映射地址,按我司標準定義。

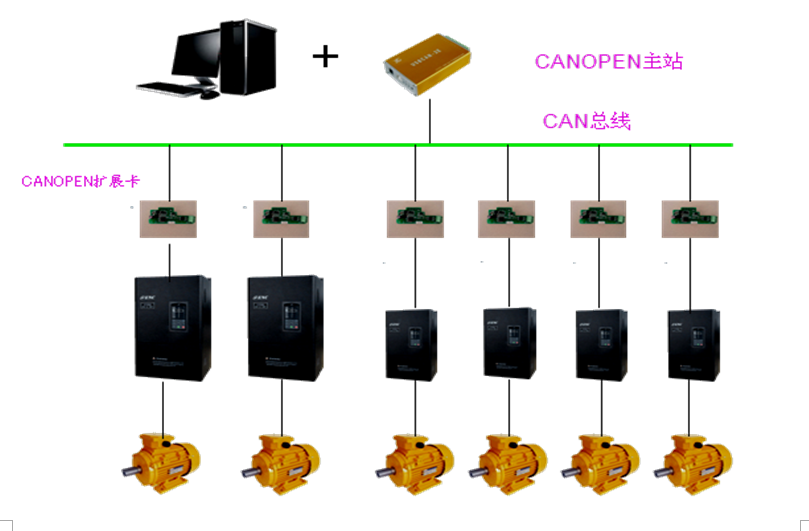

    n  CAN總線通訊卡與變頻器連接

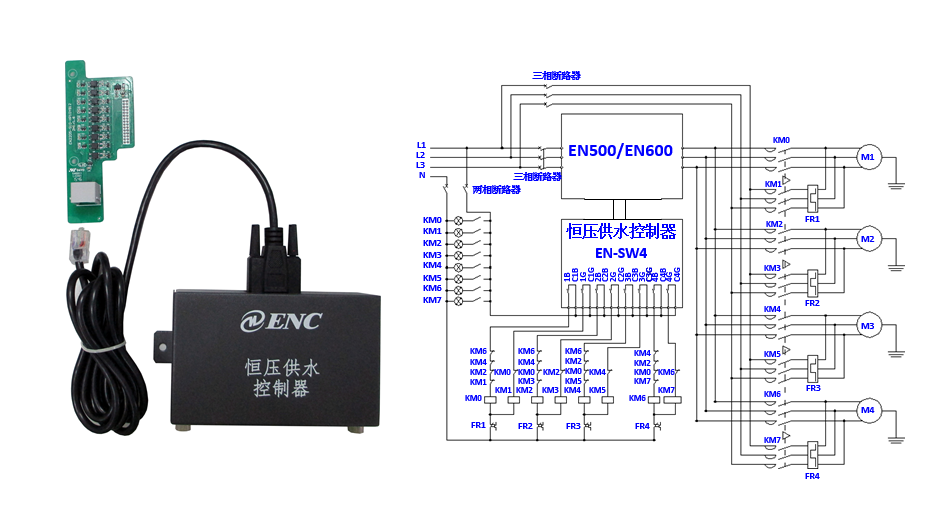

    4、 恒壓供水卡:EN-SW4

    n  EN-SW4   主要應用在EN500/EN600恒壓供水一拖四的場合,控制器通過擴展卡與主控板連接,控制器輸出有8個繼電器,每2個一組分別控制1臺水泵的工頻與變頻。

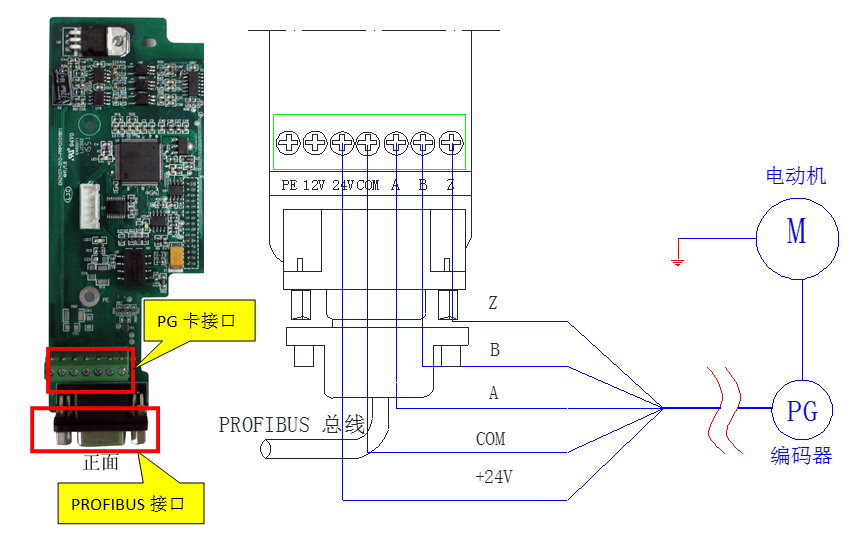

    6、 Profibus-PG 二合一卡:EN-PRPG01

    n  EN-PRPG01   適用在上位機系統為PFOFIBUS-DP通訊協議,同時又要加裝編碼器的應用工況。
